NE提升机

NE提升机

  • NE提升机是国内较为先进的一种垂直提升设备,可被广泛用来提升各种散状物料。如:矿石,煤,水泥,水泥熟料,粮食,化肥等,在各工业 ,这类提升机应用极广,由于其 节能,已成...
  • 咨询热线:13323279243
  • 产品详情

NE提升机是国内较为先进的一种垂直提升设备,可被广泛用来提升各种散状物料。如:矿石,煤,水泥,水泥熟料,粮食,化肥等,在各工业   ,这类提升机应用极广,由于其   节能,已成为替代 HL 及 TH 型等环链式提升机的选择。

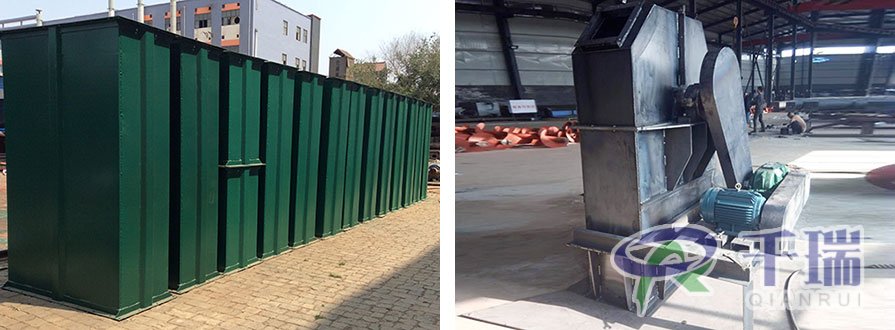

NE提升机

NE提升机



工作原理

NE提升机由运动部件回绕在上部驱动链轮和下部的改向链轮上,在驱动装置作用下,驱动链轮带动牵引构件和料斗作回转性的循环运动,物料由下部进料口喂入各料斗,当物料被提升至上链轮时,在重力和离心力的作用下由出料口卸出。



主要结构

NE提升机是应用   广泛的一种垂直提升设备,它被用来提升各种散状物料,如:矿石、煤、水泥、水泥熟料等。



1、NE提升机由运行部件、提升机机头、提升机机座、壳体组成。

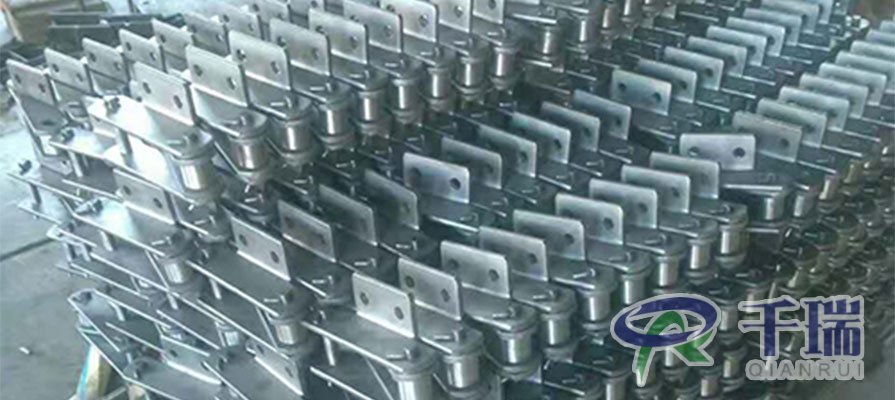

2、运行部件由料斗和套筒滚子链条组成,NE15、NE30采用单排链,NE50-NE800采用双排链。

3、提升机机头由上部壳体、驱动链轮、驱动装置、出料装置和逆止器组成。驱动装置由电机、减速机、联轴器、传动链条等。驱动平台上装有检修架和栏杆。驱动装置分左装和右装两种。左装:面对喂料口,驱动装置布置在机壳左侧。右装:面对喂料口,驱动装置布置在机壳右侧。

4、提升机机座由壳体下部与张紧装置、改向链轮及进料口组成。张紧装置分螺旋式、弹簧式、重锤式。张紧装置安装在链轮的轴承上,行程一般0.2-0.5m。
